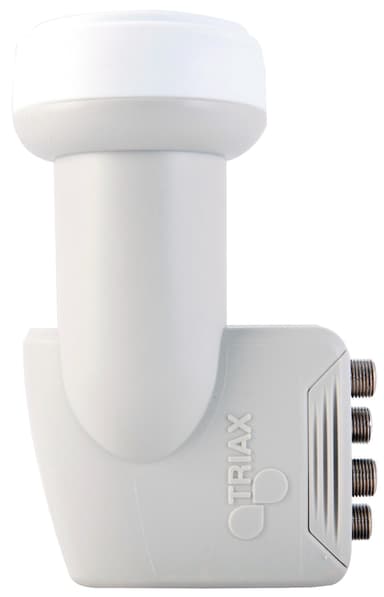

Triax Quad LNB

Triax Quad LNB har KU-bånd dækning for både analog og digital modtagelse. Fremragende støjtal og lavfase støj. Høj forstærkning og god krydspolariseringsisolering. Høj ydelse og lavt strømforbrug.

RF input:
- Indgang frekvens lavbånd: 10.7 - 11.7 GHz
- Indgang frekvens højbånd: 11.7 - 12.75 GHz
- LO frekvens lavbånd: 9.75 GHz
- LO frekvens højbånd: 10.6 GHz
- Fødehorn F/D @ 11.7: 0.615

IF output:
- Udgang frekvens lavbånd: 950-1950 GHz
- Udgangsfrekvens højbånd: 1100 - 2150 GHz
- Connector type: 4 x F-hun

Andre egenskaber:
- Frekvensstabilitet (-40 ~ +60 °C): ± 2.1:1 MHz
- Fasestøj @ rumtemperatur - 1 kHz: - 50 dBc/Hz
- Fasestøj @ rumtemperature - 10 kHz: - 75 dBc/Hz
- Fasestøj @ rumtemperatur - 100 kHz: - 95 dBc/Hz
- Konverteringsforstærkning (maks.): 64 dB
- Konverteringsforstærkning (min. ved rumtemperatur): 50 dB
- Forstærkningsvariation (over bånd i drift): 5 p-p (typ.)
- Gain flatness (across 26 MHz segm): ± 1.0 (typ.) dB
- Spurious niveau: - 60 (max.) dBm
- Støjtal typ.: 0.3 dB
- Støjtal maks.: 0.3 dB
- Spejlfrekvensundertrykkelse (min.): 40 dB
- Krydspolariseringsisolering: 25 typ. dB
- DC strømforbrug (typ.): 180 mA
- Driftsspænding vertikal: 10.5 ~ 14.5 V/DC
- Driftsspænding horisontal: 15.5 ~ 21.0 V/DC
- Switching position none
- Switching lavt bånd: 0.0 Hz
- Switching højt bånd: 22 (± 4) kHz
- Arbejdstemperatur område: -40 ~ +60 °C
